삼성TV 백라이트 교체 / AS

집에 사용 중인 40인치 LED TV가 있습니다. 제조일이 2013년으로, 어느덧 10년이 넘은 제품입니다.

어느 순간부터 화면 상단이 점점 어두워지기 시작하더니, 결국에는 정상적인 시청이 어려울 정도로 상태가 악화되었습니다. 처음에는 단순한 설정 문제일 수도 있다고 생각했지만, 여러 가지 방법을 시도해 봐도 해결되지 않았습니다.

전기전자 쪽의 전문 지식은 없지만, 요즘은 인터넷 검색만으로도 많은 정보를 얻을 수 있습니다. 다양한 사례를 찾아보고 증상을 분석한 결과, 백라이트 고장이라는 결론을 내렸습니다.

수리 작업을 진행한 지는 몇 개월이 지났지만, 중간중간 촬영해둔 사진이 있어서 과정을 정리해 보려고 합니다. 이 글에서는 교체 과정 자체보다는 주의해야 할 사항과 작업 흐름을 중심으로 설명하겠습니다.

---

백라이트의 종류

백라이트에는 크게 엣지형(Edge-lit)과 직하형(Direct-lit) 두 가지 방식이 있습니다.

1. 백라이트 엣지형 (Backlight Edge-lit)
   • LED 조명이 디스플레이의 테두리 부분(상단, 하단 또는 좌우)에 배치됩니다.
   • 빛이 모서리에서 중앙으로 확산되는 방식이므로 디스플레이가 얇고 가벼운 디자인이 가능합니다.
   • 하지만 균일한 화면 밝기를 유지하는 것이 어려울 수 있으며, 시간이 지나면서 특정 부분이 먼저 어두워지는 경우가 많습니다.
2. 직하형 (Direct-lit)
   • LED가 디스플레이 뒷면 전체에 균일하게 배치됩니다.
   • 빛이 고르게 분포되어 밝기가 균일하며, 명암비가 뛰어나 좀 더 선명한 화질을 제공합니다.
   • 그러나 상대적으로 두껍고 무거운 디자인이 될 가능성이 높습니다.

제가 사용 중인 삼성 UN40ES6400F TV는 엣지형 백라이트 방식이었습니다.

---

TV 분해 및 백라이트 교체 과정

정확히 동일한 모델의 분해 영상을 찾기는 어려웠습니다. 그래서 비슷한 시기의 삼성 TV 분해 영상을 참고하여 작업을 진행했습니다.

1. TV 후면 분해
   • TV 뒷면의 나사를 제거하면 내부 부품들이 보이는데, 이 과정은 비교적 간단했습니다.
2. 액정 패널 분리
   • 가장 중요한 과정 중 하나입니다. 패널을 분리할 때는 매우 조심해야 합니다.
   • TV 화면을 구성하는 패널은 여러 겹(약 5겹 정도)으로 되어 있으며, 각각의 층을 정확한 순서대로 다시 조립해야 합니다.
   • 분해하는 과정에서 단계별로 사진을 찍어두면 조립할 때 큰 도움이 됩니다.

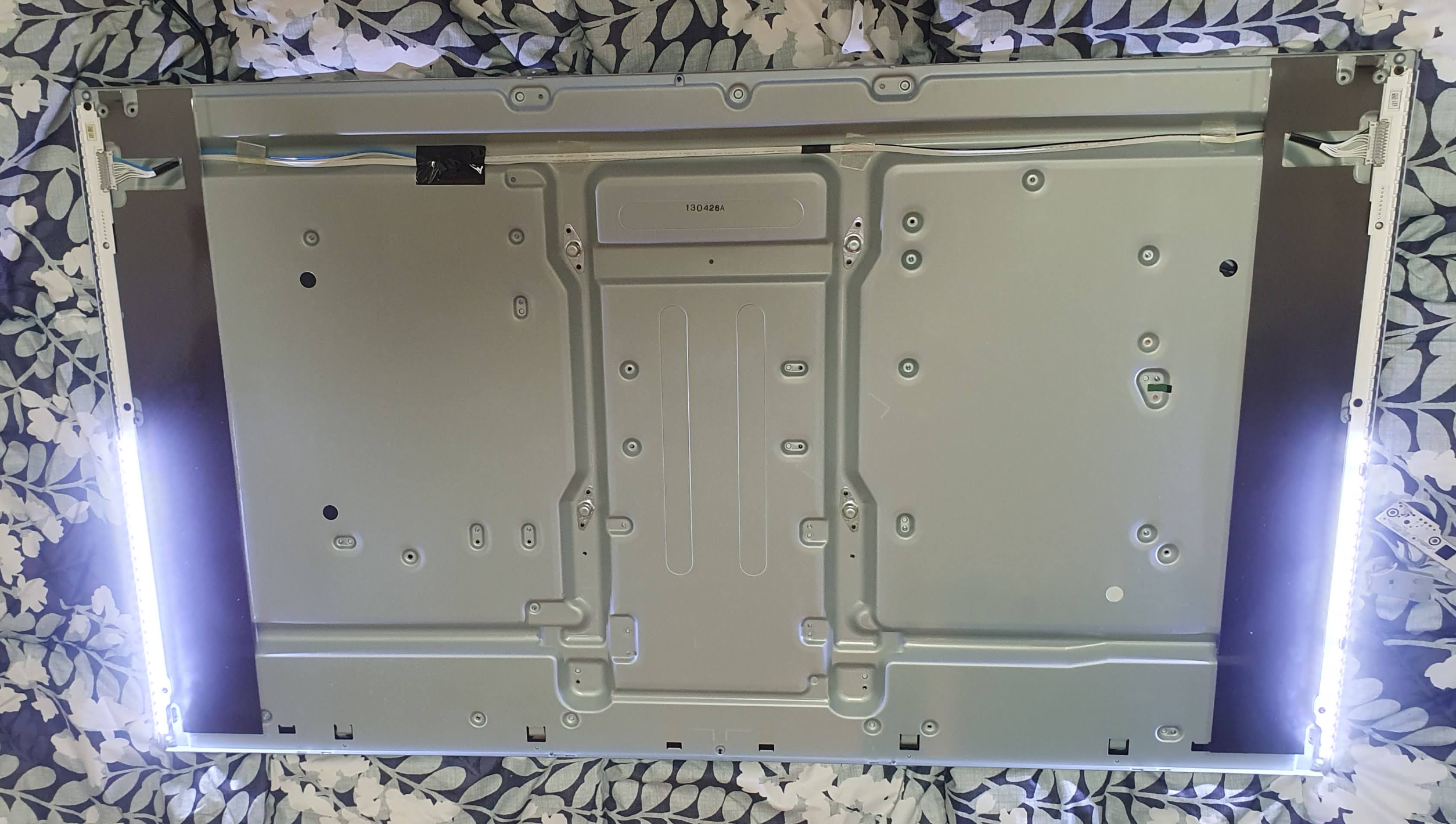

3. 백라이트 상태 확인
   • 패널을 분리한 상태에서 전원을 넣어 보면, 어느 부분의 백라이트가 정상적으로 작동하지 않는지 확인할 수 있습니다.
   • 제 경우에는 상단 부분의 백라이트가 고장 나 불이 들어오지 않았습니다.
4. 백라이트 교체
   • 기존의 고장 난 백라이트를 제거하고 새로운 부품으로 교체했습니다.

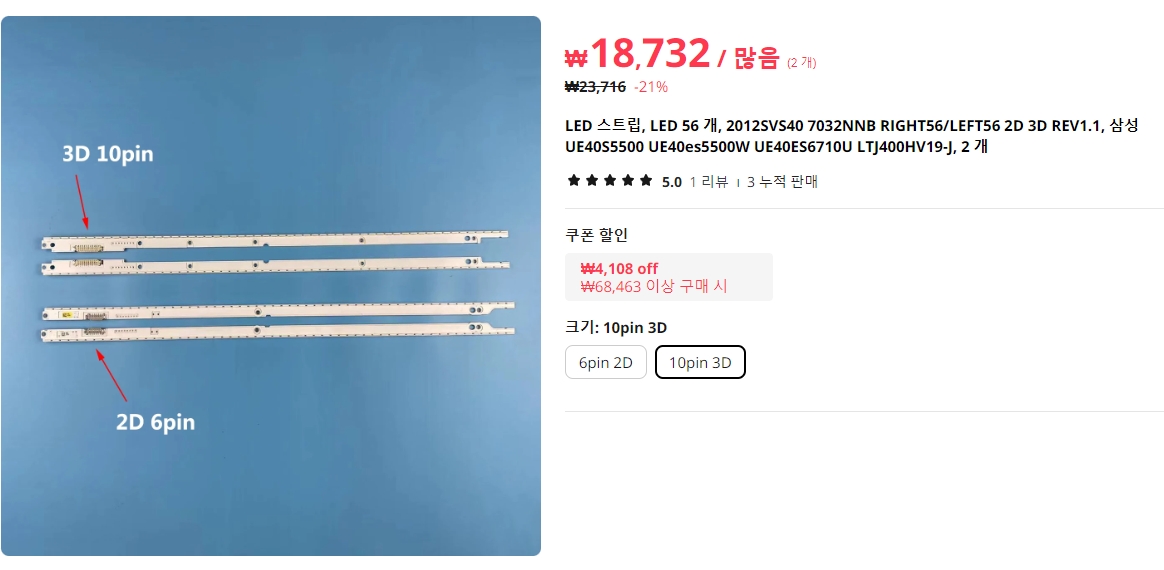

   • 교체 부품은 알리익스프레스에서 주문했으며, 국내 쇼핑몰보다 가격이 2배~2.5배 정도 저렴했습니다.

---

조립 및 최종 테스트

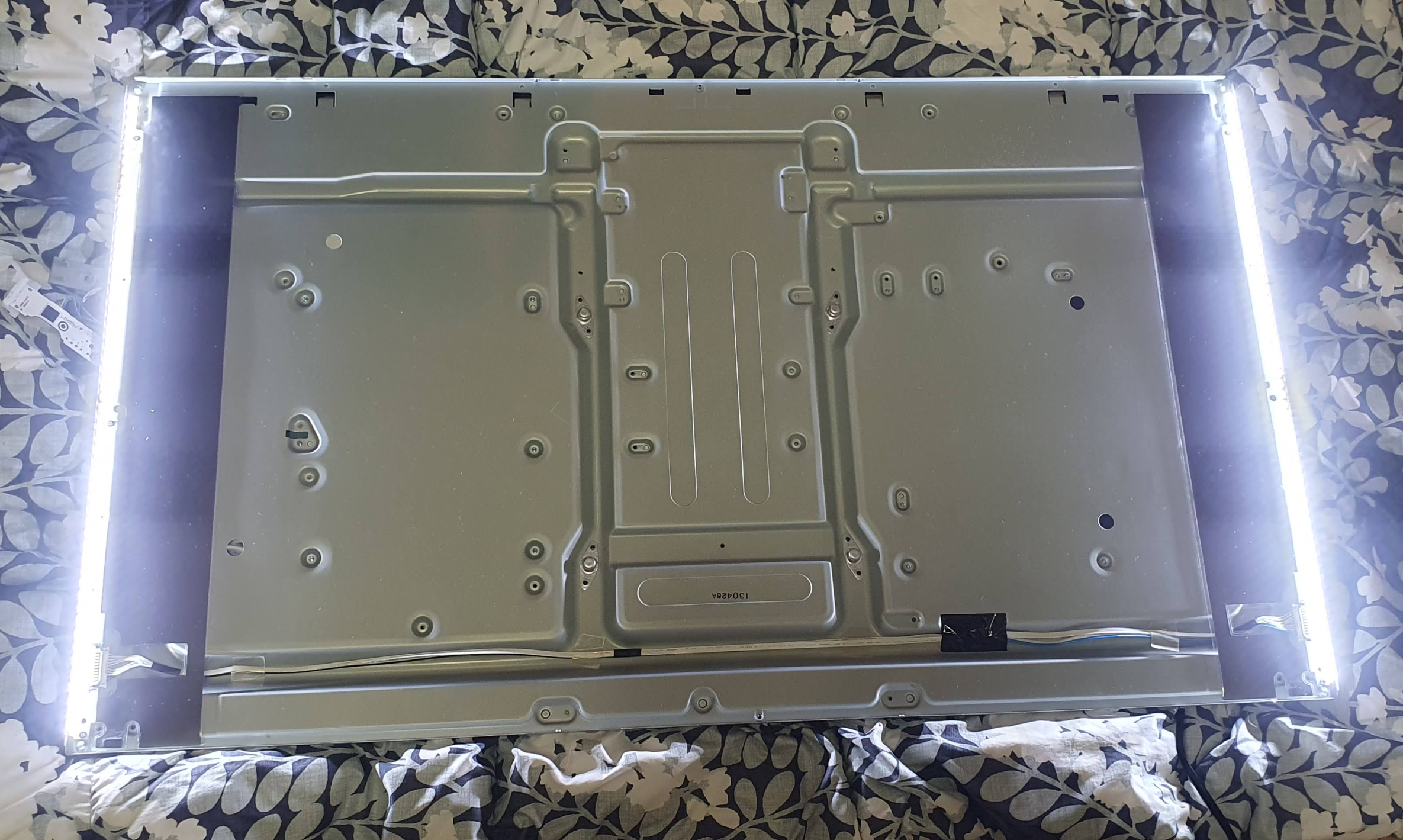

백라이트를 교체한 후 곧바로 조립하지 않고, 먼저 전원을 넣어 이상 없이 작동하는지 확인했습니다.

• 모든 부품을 완전히 조립하기 전에 반드시 작동 여부를 테스트하세요.
• 만약 문제가 발생하면 다시 분해해야 하므로, 테스트 과정을 거치는 것이 훨씬 효율적입니다.

테스트 결과, 백라이트가 정상적으로 작동하는 것을 확인한 후 모든 부품을 원래대로 조립했습니다.

---

결과 및 TV 수명 연장

백라이트를 교체한 후, TV의 화면 밝기가 원래 상태로 복원되었습니다. 교체한 지 3~4개월이 지난 현재까지도 문제없이 정상 작동하고 있습니다.

무려 10년이 넘은 TV였지만, 단 2만 원 정도의 비용으로 다시 사용할 수 있게 되었다는 점이 가장 만족스러웠습니다.
이제 앞으로 몇 년간은 더 사용할 수 있을 것 같습니다.

---

요약 및 주의사항

1. 패널 분해 및 조립 시 주의
   • 패널은 여러 겹으로 이루어져 있으며 매우 얇고 깨지기 쉬우므로 조심해야 합니다.
   • 분해한 순서를 기억하고 정리해 두는 것이 중요합니다.
2. 사진 기록을 남기기
   • 분해하는 과정에서 각 단계별로 사진을 촬영해 두면 조립할 때 큰 도움이 됩니다.
3. 작업 공간 정리 및 보호
   • 바닥에 푹신한 이불 등을 깔아 놓으면 패널이나 부품이 손상될 위험을 줄일 수 있습니다.
4. 테스트 후 조립
   • 백라이트를 교체한 후 바로 조립하지 말고, 먼저 전원을 넣어 이상 여부를 확인하세요.

---

참고 영상

제가 참고했던 유튜브 영상입니다. 비슷한 모델을 수리할 계획이 있으시면 도움이 될 것입니다.
TV 백라이트 교체 영상



---

결론: 전문가에게 맡기는 것도 고려하자

이 작업은 전문적인 전자기기 수리 경험이 없는 저도 성공할 수 있을 정도로 어렵지 않은 작업이었습니다. 하지만,
패널이 깨지면 수리 비용이 훨씬 더 많이 들 수도 있고, 전기적인 문제가 발생할 가능성도 있기 때문에 자신이 없다면 전문가에게 맡기는 것도 좋은 선택입니다.

---

이상으로 40인치 LED TV 백라이트 교체 후기를 마칩니다.
이 글이 같은 문제를 겪고 계신 분들에게 도움이 되었으면 좋겠습니다.
